漏電開關，開關的一種，主要用于防止漏電事故的發生，其開關的動作原理是：在一個鐵芯上有兩個繞組，主繞組和副繞組。主繞組也有兩個繞組：分別為輸入電流繞組和輸出電流繞組。無漏電時，輸入電流和輸出電流相等，在鐵芯上二磁通的矢量和為零，就不會在副繞組上感應出電勢，否則副繞組上就會感應電壓形成，經放大器推動執行機構，使開關跳閘。
漏電開關跳閘的原因
1.好找個內行的人把漏電開關也檢查一下,如果有故障一定要換新的,這是住宅用電重要的保護,千萬大意不得.
2.如果經檢查漏電開關沒有問題,而它又總是跳閘,那就說明你家的電路或電器中有接地點,而和用電量無關.
3.如果一開燈便跳閘,我個人分析,如果不是漏電開關的問題,則很有可能是你家電路中的零線因破損或其他原因造成有接地點.建議找電工檢查零線.
4.在一般的電氣器材商場都能買到空氣開關.
漏電開關原理
漏電開關的關電的動力來自磁力。開關的上下各一個線圈(火線和零線各接一個)，通常在正確使用電器時零火線都有電流通過，上下兩個線圈都有磁性平衡力，所以開關不自動斷開，但是一旦發生漏電(漏電的就是火線通過一個導電物體而不回流零線，比如人觸電就是火線的電流通過人體再流入地面)火線有電流通過，但由于沒回路零線是沒有電流通過的，所以只有火線的線圈發生電磁感應產生磁力將斷電開關打下達到切斷電源的作用。
漏電開關和空氣開關的區別
空氣開關和漏電開關的區別一
除了前面講到的兩者原理，是空氣開關和漏電開關的區別之一，也是唯一的不同點之外，兩者還在保護作用方面也是不一樣的�？諝忾_關一般長期用于防止電路承載過重，為防止人體觸電，只是起著保險絲的作用;而漏電開關則是防止人體觸電和漏電，在電路承載過重方面并不會起太大的作用。因?yàn)槠鋬烧叩墓ぷ髟聿煌�，�?dǎo)致的安全保護方面也是不一樣的，所以兩者是萬千不能盲目的混用。
空氣開關和漏電開關的區別二
接下來，空氣開關和漏電開關的區別第二點就是動作檢測的方式不相同。安全開關就是純粹的因?yàn)殡娐愤^重導致跳閘，來保護用電安全;漏電開關所檢測的是剩余電流，就是保護回路電流中性線和內相線的代數和，所以，這種剩余電流的裝置，只需要躲開漏電值，并且十分靈敏的切斷漏電開關，防止直接接觸到漏電電流的點擊。所以在這動作檢測的方式上，這就是其二者大的不同。
漏電開關型號
漏電開關220V有以下幾種：家用漏電，單極帶漏電，兩極帶漏電，還有工廠用的490型大漏電開關，家庭用一般分為15A,20A,32A,40A,60A,

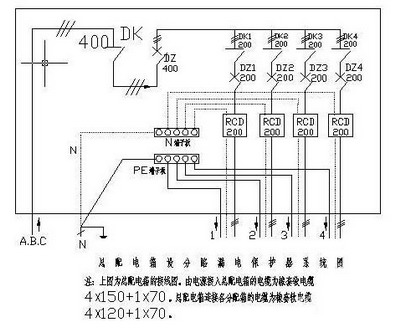

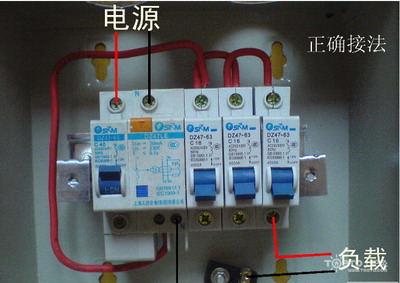

漏電開關接法
TN系統可以劃分成三種接線方式即：
TN25系統：整個系統的中性線與保護線分開連接。
TN 2C系統：整個系統的中性線與保護線是合一的。
TN 2C2S系統：整個系統干線部分的前一部分保護線與中性線是共用的, 后一部分是分開的。
另外一種正確的漏電保護開關接線方式叫TT 系統，指的就是配電網低壓側的中性點直接接地, 電氣設備的外露可導電部分通過保護線直接接地。
漏電保護開關接線方法不管是TN還是TT，在安裝的過程中都必須嚴格區分出中性線N和保護線PE，三級四線或者是四級式漏電保護器的中性線，不管其符合側中性線有沒有使用，都應該將電源中性線鏈接到保護器的輸入端口。要求經過漏電保護開關的中性線不得作為保護線，不得重復接地或者接設備外露可導電部分，保護線也不能接入漏電保護開關。
漏電開關哪個牌子好
如果說不論價格，西門子、西蒙等國外的老品牌好。如果經濟比較充裕，可以考慮下。如果家庭情況一般，正泰電工是國產品牌中的佼佼者，性價比較高，德力西也不錯的國產品牌。
漏電開關打不上去
漏電開關跳閘是家里電器的泄露電流有點大了，產生漏電導致，一般家用漏電開關漏電電流的要求小于30MA。如果不跳那才有安全風險。如果跳了：你先將其它開關全部打下來，然后再送漏電開關(如果送不上，就是漏電開關壞了)，然后一路路送，如果送到那個跳了，就是那個開關控制下的電器漏電了，檢查下什么問題。
漏電開關打不上去。
|
